混流式消防排煙風機

混流式消防排煙風機詳細描述：

PYHL-14A（HL3-2A)型(單、雙速) 消防風機性能參數

機號	轉速 (rpm)	風量 (m³/h)	風壓 (Pa)	單速功率(kW)	雙速功率(kW)	噪聲 dB(A)	重量 (Kg)
3.5	2900	6181	787	2.2	2.5/0.65 2/4極	75	65
		5595	887
		4653	1044
		4104	1062
		3678	1086
	1450	3091	197	0.55		66	52
		2797	222
		2327	261
		2052	265
		1839	272
4	2900	9227	1028	5.5	5.9/1.4 2/4極	79	111
		8351	1159
		6946	1363
		6127	1387
		5490	1419
	1450	4614	257	0.75		67	68
		4176	290
		3473	341
		3064	347
		2745	355
4.5	2900	13138	1301	7.5	8/2 2/4極	80	139
		11891	1466
		9889	1725
		8724	1755
		7816	1796
	1450	6569	325	1.1		68	90
		5945	367
		4945	431
		4362	439
		3908	449
5	2900	18022	1606	15	16.5/3.8 2/4極	85	219
		163111	1810
		13565	2130
		11967	2167
		10722	2217
	1450	9091	402	2.2		69	124
		8156	452
		6783	532
		5984	542
		5361	554
5.5	1450	11993	486	3	3.2/1.1 2/4極	70	144
		10855	548
		9028	644
		7964	655
		7136	670
	960	7941	213	1.1		65	135
		7187	240
		5977	282
		5273	287
		4724	294

機號	轉速 (rpm)	風量 (m³/h)	風壓 (Pa)	單速功率(kW)	雙速功率(kW)	噪聲 dB(A)	重量 (Kg)
6	1450	15571	578	5.5	6.7/2.2 4/6極	72	191
		14093	652
		11721	767
		10340	780
		9264	798
	960	10309	253	1.5		66	167
		9330	286
		7760	336
		6846	342
		6133	350
6.5	1450	19797	679	7.5	9.5/3.1 4/6極	74	242
		17918	765
		14902	890
		13146	916
		11778	937
	960	13107	298	2.2		69	203
		11863	335
		9866	394
		8704	401
		7798	411
7 .5	1450	24726	787	11	12/4 4/6極	77	321
		22379	887
		18612	1044
		16419	1061
		14710	1086
	960	16370	345	3		70	256
		14816	388
		12322	457		3.3/1.6 6/8極
		10871	465
		9340	476
	720	12278	194	1.1		66	236
		11112	219
		9242	257
		8153	262
		7305	268
8	1450	30411	904	15	15.5/5.1 4/6極	80	365
		27525	1018
		22892	1198
		20195	1219
		18094	1247
	960	20135	396	4		72	300
		18223	446
		15156	525		4.5/2.2 6/8極
		13370	534
		11979	547
	720	15101	223	1.5		67	269
		13668	251
		11367	295
		10027	301
		8984	308

注：雙速風機重量參考同號中高速風機的重量。

PYHL-14A（HL3-2A)型(單、雙速)

機號	轉速 (rpm)	風量 (m³/h)	風壓 (Pa)	單速功率(kW)	雙速功率(kW)	噪聲 dB(A)	重量 (Kg)
8	1450	36908	1028	18.5	18.5/6.2 4/6極	82	439
		33405	1159
		27782	1363
		24509	1387
		21959	1419
	960	24436	451	5.5		74	344
		22117	508
		18934	597		6.5/3.2 6/8極
		16227	608
		14538	622
	720	18327	253	2.2		71	324
		16587	286
		13795	336
		12170	342
		10940	350
8.5	1450	44270	1161	22	26/8.7 4/6極	85	488
		40068	1308
		33323	1539
		29398	1566
		26339	1602
	960	29310	509	7.5		77	415
		26528	573
		22062	674		9/4.5 6/8極
		19463	686
		17438	702
	720	21983	286	3		73	360
		19896	322
		16547	379
		14597	386
		13079	395
9	1450	52551	1301	30	33/11 4/6極	88	580
		47563	1466
		39557	1726
		34897	1755
		31266	1796
	960	34793	570	11		80	462
		31490	643
		26189	756		13/6.5 6/8極
		23104	769
		20700	787
	720	26094	320	4		75	442
		23168	362
		19642	425
		15525	433
		14789	443
9.5	1450	63980	1368	37	39/13 4/6極	82	659
		52690	1765
		47040	1908
		41400	1979
		35750	2006
	960	40920	634	11		76	496
		37033	717
		30803	842		13/6.5 6/8極
		27172	857
		24344	877
	720	30690	357	5.5		74	476
		27774	403
		23102	473
		20379	482
		18258	494

機號	轉速 (rpm)	風量 (m³/h)	風壓 (Pa)	單速功率(kW)	雙速功率(kW)	噪聲 dB(A)	重量 (Kg)
10	960	47726	704	15	17/8.5 6/8極	82	583
		43196	794
		35925	934
		31692	950
		28395	972
	720	35795	396	7.5		77	538
		32397	446
		26944	525
		23770	534
		21296	547
10.5	960	55250	775	18.5	17/8.5 6/8極	87	695
		50001	876
		41591	1028
		36687	1047
		32869	1071
	720	41437	436	7.5		79	600
		37501	492
		31193	585
		27515	589
		24651	602
11	960	63524	851	22	22/11 6/8極	89	788
		57490	961
		47820	1128
		42182	1149
		37792	1176
	720	47643	478	11		82	723
		43117	540
		35865	635
		31636	646
		28344	661
11.5	960	72587	930	30	30/15 6/8極	90	920
		65692	1050
		54642	1233
		48200	1256
		43183	1285
	720	54440	523	11		84	802
		49268	591
		40981	694
		36150	707
		32387	723
12	960	82472	1013	30	30/15 6/8極	92	998
		74638	1144
		62083	1343
		54764	1368
		49064	1399
	720	61854	570	15		86	945
		55978	643
		46562	755
		41073	769
		36789	787
12.5	960	93217	1099	37	37/18 6/8極	93	1189
		84362	1241
		70171	1457
		61898	1484
		55456	1518
	720	69912	618	15		88	1036
		63271	698
		52628	820
		4642	835
		41592	854

注：雙速風機重量參考同號中高速風機的重量。

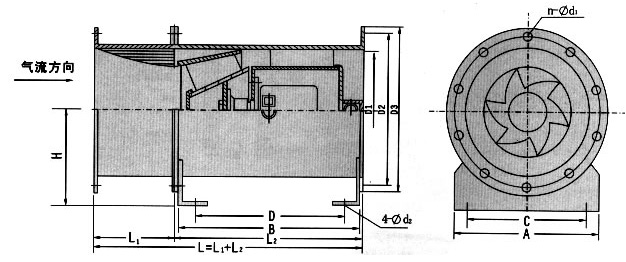

PYHL-14A（HL3-2A)型風機外形尺寸表(單位：mm )

機 號	進風口尺寸				外形尺寸L=L1+L3						底腳尺寸
	D1	D2	D3	n-d1	H	L1	機殼長度L2				A	B				C	D				4-Φd2
	D1	D2	D3	n-d1	H	L1	2極	4極	6極	8極	A	2極	4極	6極	8極	C	2極	4極	6極	8極	4-Φd2
2.5	282	316	346	6-Φ6.5	220	150	270	370	370		260	365	365	365		180	325	325	325		Φ10.5
3	338	372	402	8-Φ6.5	250	180	390	390	390		300	385	385	385		220	345	345	345		Φ10.5
3.5	394	428	458	8-Φ6.5	280	210	460	410	410		350	455	405	405		270	415	365	365		Φ10.5
4	450	486	516	8-Φ8.5	310	240	580	430	430		350	575	425	425		270	535	385	385		Φ10.5
4.5	506	547	582	8-Φ8.5	330	270	610	470	470		400	605	465	465		300	565	405	405		Φ12.5
5	563	604	639	8-Φ8.5	350	300	800	580	500		450	720	550	490		350	680	510	450		Φ12.5
5.5	619	665	705	12-Φ10.5	380	330		590	550	590	500		580	540	580	400		530	490	530	Φ12.5
6	675	721	761	12-Φ10.5	420	360		670	600	600	550		660	590	590	450		610	540	540	Φ12.5
6.5	732	778	818	12-Φ10.5	460	390		740	640	620	550		730	630	610	450		680	580	560	Φ12.5
7	788	839	884	12-Φ10.5	490	420		840	720	640	600		830	710	630	500		780	630	580	Φ12.5
7.5	844	895	940	14-Φ12.5	510	450		870	780	700	650		860	770	690	550		810	720	640	Φ12.5
8	900	951	996	14-Φ12.5	560	480		920	800	760	700		910	790	750	600		860	740	700	Φ14
8.5	957	1013	1063	14-Φ12.5	570	510		960	850	780	800		950	840	770	700		900	7890	720	Φ14
9	1013	1069	1119	16-Φ12.5	620	540		1050	920	880	850		1040	910	870	750		990	860	820	Φ14
9.5	1070	1126	1176	16-Φ12.5	650	570			940	900	850			930	890	750			880	840	Φ14
10	1125	1181	1231	16-Φ12.5	680	600			1000	940	850			990	930	750			940	880	Φ14
10.5	1180	1236	1286	16-Φ12.5	710	630			1060	960	850			1050	950	750			1000	950	Φ16
11	1237	1303	1363	16-Φ12.5	740	660			1100	1040	950			1090	1030	850			1040	980	Φ16
11.5	1294	1350	1400	16-Φ12.5	770	690			1200	1080	950			1190	1070	850			1140	1020	Φ16
12	1350	1416	1476	16-Φ12.5	800	720			1330	1200	1000			1320	1190	900			1270	1140	Φ16
12.5	1406	1472	1532	16-Φ12.5	820	750			1420	1250	1000			1410	1240	900			1360	1190	Φ18
